Un coche puede arrancar, pero consumir demasiado, dar tirones o quedarse sin fuerza por una lectura incorrecta de la presión de admisión. En este artículo explico qué hace el sensor MAP, cómo influye en la inyección y el encendido, qué síntomas provoca una avería y cómo comprobarlo antes de comprar una pieza nueva.
La presión de admisión condiciona buena parte del funcionamiento del motor
- Función principal: mide la presión absoluta dentro del colector de admisión y envía el dato a la centralita.
- Síntomas habituales: consumo elevado, falta de potencia, ralentí inestable, humo negro y testigo de avería.
- Diagnóstico: conviene revisar primero conectores, cableado, manguitos y valores en tiempo real con OBD.
- Valores orientativos: la señal suele moverse aproximadamente entre 0,5 y 4,5 V, aunque depende del fabricante.
- Coste: sustituirlo puede costar entre 50 y 270 euros, según el vehículo y la mano de obra.
Qué mide realmente el sensor de presión absoluta
El sensor MAP mide la presión absoluta del aire en el colector de admisión. No calcula directamente cuántos litros de aire entran en el motor, sino que proporciona un dato que la unidad de control combina con las revoluciones, la temperatura, la posición del acelerador y otros parámetros.
Con esa información, la centralita estima la carga del motor y decide cuánto combustible inyectar y cuándo debe producirse la chispa en los motores de gasolina. En un diésel también participa en el control de la sobrealimentación, la recirculación de gases y la cantidad de combustible.
La palabra absoluta es importante. La lectura se toma respecto al vacío perfecto, no respecto a la presión atmosférica exterior. Con el motor apagado, un vehículo situado cerca del nivel del mar puede mostrar alrededor de 95-101 kPa. Al ralentí de un gasolina atmosférico, la presión suele caer aproximadamente a 25-45 kPa porque la mariposa limita la entrada de aire.
Estos números solo sirven como referencia. La altitud, la temperatura, el estado del motor y la estrategia de cada fabricante modifican la lectura. En un motor turbo, además, la presión absoluta puede superar los 100 kPa cuando existe sobrealimentación, por lo que no conviene interpretar el valor como si fuera siempre presión de vacío.
Cómo trabaja y dónde suele estar instalado

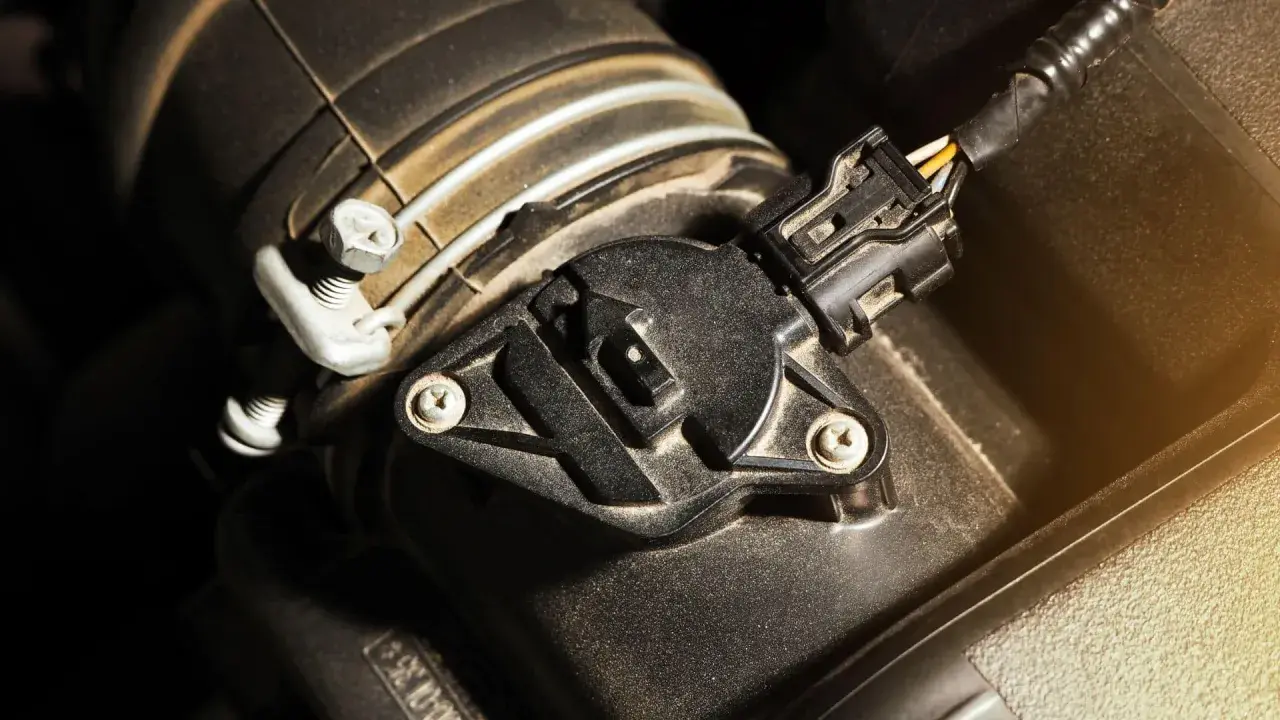

Lo más habitual es encontrarlo atornillado directamente al colector de admisión. En algunos motores turbo se coloca después del intercooler o en el conducto de aire presurizado, donde puede controlar la presión que realmente llega a los cilindros.
Hay sensores conectados directamente al colector y otros unidos mediante un pequeño manguito de vacío. En estos últimos, un tubo agrietado, doblado o lleno de aceite puede producir una lectura errónea aunque el componente electrónico esté en buen estado.
Señal de voltaje, frecuencia y versión T-MAP
Muchos modelos generan una señal analógica que cambia con la presión. Como orientación, una lectura cercana a 0,5 V suele corresponder a una presión baja y una próxima a 4,5 V a una presión alta, pero el fabricante puede utilizar otro rango o una curva diferente.
También existen sensores cuya información se transmite mediante frecuencia. Por eso no es prudente condenar una pieza solo porque el multímetro no muestre el valor esperado para un modelo genérico.
En vehículos modernos aparece con frecuencia el sensor T-MAP, que integra la presión absoluta y la temperatura del aire de admisión en una misma carcasa. Si se sustituye, hay que comprobar que la referencia corresponde a esa versión combinada y no a un MAP sencillo.
Lee también: ¿Cuándo puede un niño dejar la sillita del coche?
MAP y MAF no son lo mismo
El MAP informa sobre la presión del colector. El MAF, cuando el vehículo lo equipa, mide la masa de aire que atraviesa la admisión. La centralita puede utilizar uno, otro o ambos, dependiendo del diseño del motor.
Esta diferencia evita un error muy común. Un coche con pérdida de potencia no necesita automáticamente un sensor MAP, ya que un MAF sucio, una entrada de aire falsa, una válvula EGR atascada o una fuga del turbo pueden ofrecer síntomas prácticamente idénticos.
Qué síntomas indican una posible avería
Cuando la presión que llega a la centralita no coincide con la real, la mezcla de aire y combustible deja de ajustarse correctamente. El resultado puede ser un motor demasiado rico, demasiado pobre o una gestión de la carga poco precisa.
| Síntoma | Qué puede estar ocurriendo |
|---|---|
| Consumo superior al habitual | La centralita interpreta una carga elevada e inyecta más combustible. |
| Falta de potencia | La presión registrada no coincide con la presión real o existe un problema de admisión. |
| Ralentí inestable | La señal fluctúa, hay una fuga de vacío o el colector recibe aire no medido. |
| Humo negro en un diésel | Puede haber demasiado combustible para el aire disponible, aunque también conviene revisar EGR, turbo e inyectores. |
| Arranque difícil o tirones | La ECU recibe una referencia incorrecta durante el arranque y la aceleración. |
| Testigo de avería encendido | La unidad detecta una señal fuera de rango, incoherente o intermitente. |
Los códigos relacionados suelen pertenecer a la familia P0105 a P0109, aunque la numeración puede variar según la marca. Un código de circuito no demuestra por sí solo que el sensor esté roto. También puede señalar una alimentación de 5 V defectuosa, una mala masa, un cable cortado o una presión que no encaja con el resto de los datos.
En mi experiencia, el error más caro es cambiar el sensor al primer síntoma. Si el motor tiene una fuga en el manguito del turbo, la nueva pieza seguirá mostrando una presión anormal y el problema parecerá no tener solución.
Cómo comprobarlo sin cambiar piezas a ciegas
Un diagnóstico razonable empieza por lo sencillo y avanza hacia las mediciones. Yo seguiría este orden para evitar gastar dinero en componentes que funcionan correctamente.
- Inspeccionar el montaje. Hay que buscar aceite excesivo, suciedad, grietas en el manguito, pines doblados y conectores mal sujetos.
- Leer la memoria de averías. El escáner OBD ayuda a conocer el código, pero también permite ver la presión en tiempo real.
- Comparar con el motor apagado. Con el contacto dado y el motor parado, la lectura debería aproximarse a la presión atmosférica local y ser coherente con el sensor barométrico, si existe.
- Observar el ralentí. En un gasolina atmosférico, la presión debe descender claramente respecto al valor con el motor parado. Una lectura fija o sin cambios merece investigación.
- Acelerar de forma progresiva. La señal debería cambiar con suavidad. Saltos, bloqueos o fluctuaciones sin relación con el acelerador apuntan a un problema eléctrico o de presión.
- Comprobar alimentación y masa. Muchos sistemas utilizan una referencia de 5 V, pero es imprescindible consultar el esquema del vehículo.
- Buscar fugas. En motores turbo conviene revisar tubos, abrazaderas, intercooler y juntas con una prueba de estanqueidad o humo.
El multímetro puede servir para comprobar continuidad, alimentación y una señal que evoluciona, pero no sustituye al osciloscopio cuando el fallo es intermitente. Una señal aparentemente correcta en reposo puede cortarse con las vibraciones o con el aumento de temperatura.
Tampoco recomiendo comparar el voltaje con una tabla encontrada para otro modelo. El rango de 0,5-4,5 V es orientativo, no una norma universal. La referencia de fabricante y los datos de servicio del motor tienen prioridad.
Limpiar, sustituir y calcular el coste
Si el sensor está contaminado por polvo o una ligera película de aceite, puede desmontarse y limpiarse con un producto específico para electrónica. Hay que evitar raspar la zona sensible, introducir objetos por el orificio o aplicar aire comprimido directamente sobre la membrana.
La limpieza solo tiene sentido cuando la suciedad es la causa probable. Si existen daños en la carcasa, corrosión, una señal inestable o un código que vuelve después de revisar el cableado, lo correcto suele ser reemplazar la unidad.
| Concepto | Precio orientativo en España |
|---|---|
| Sensor aftermarket básico | 20-80 euros |
| Sensor de marca reconocida o T-MAP | 50-130 euros |
| Referencia original del fabricante | 80-180 euros o más |
| Mano de obra y diagnosis | 30-90 euros |
El total puede situarse entre 50 y 270 euros, aunque el acceso complicado, un sensor integrado en otro conjunto o una avería de cableado pueden elevar la factura. En muchos motores el cambio es sencillo, pero el diagnóstico previo sigue siendo la parte que marca la diferencia.
Antes de comprar, comprobaría cuatro datos: referencia OEM, número de pines, rango de presión y ubicación del conector. Dos sensores con una forma exterior casi idéntica pueden entregar señales distintas y provocar nuevos códigos si no están calibrados para la misma centralita.
Una buena lectura evita reparaciones innecesarias
El sensor de presión absoluta no suele tener un intervalo fijo de sustitución. Se cambia cuando sus valores no son creíbles, cuando la señal falla o cuando se ha descartado una fuga y el resto del circuito funciona correctamente.
Si aparece el testigo de avería junto con pérdida de potencia, lo más sensato es circular solo lo imprescindible y evitar exigir al turbo hasta conocer la causa. Un diagnóstico con OBD, una inspección visual y una medición ordenada suelen separar rápidamente un sensor defectuoso de un problema de admisión.
La idea que yo conservaría es sencilla: el MAP no debe juzgarse por un síntoma aislado. Su señal tiene sentido cuando se compara con la presión atmosférica, las revoluciones, la apertura del acelerador y el comportamiento real del motor.
